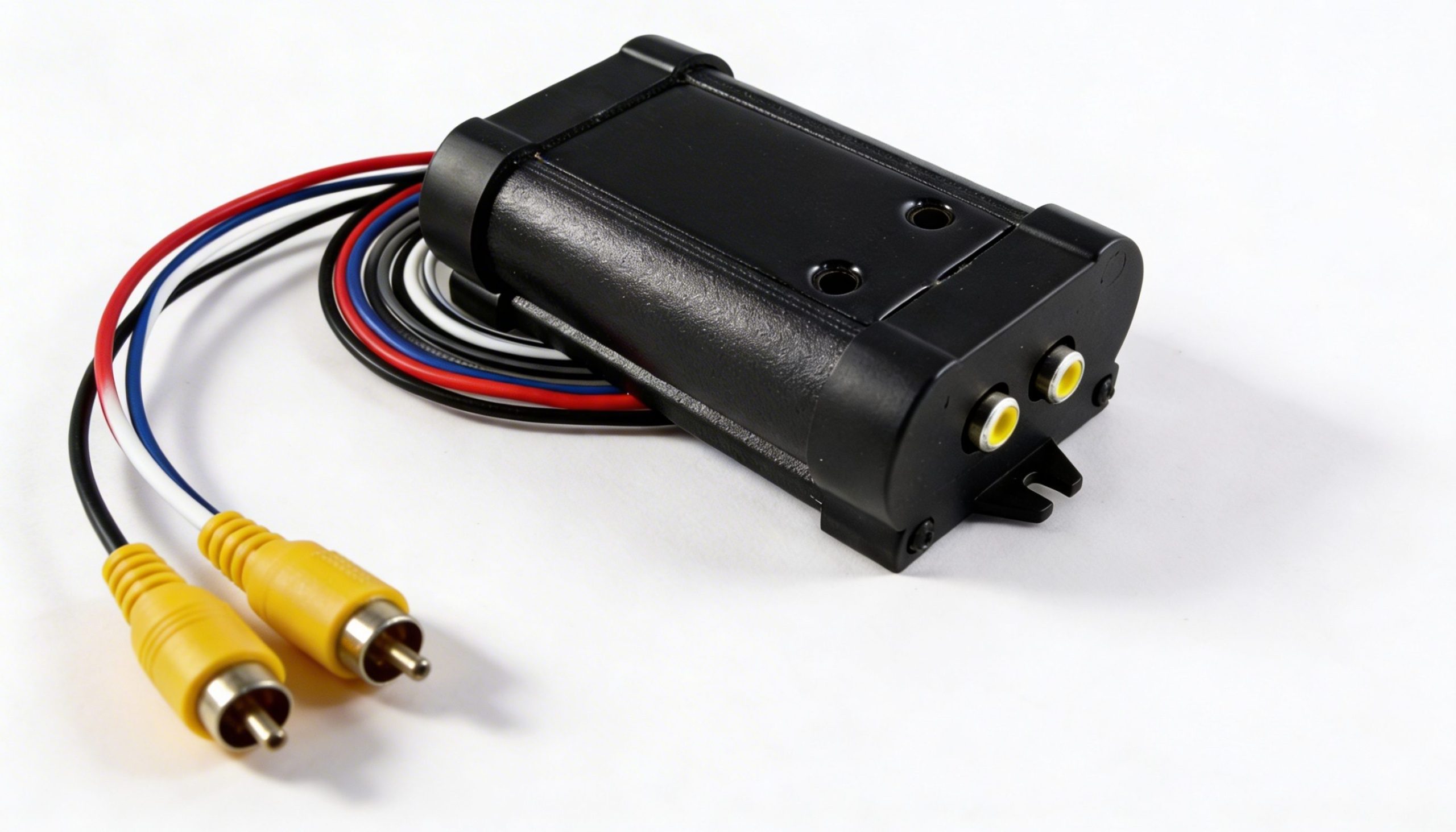

Konwertery sygnału – do czego są używane?
W świecie nowoczesnej automatyki, robotyki oraz sterowania numerycznego CNC, jedną z największych barier jest różnorodność standardów komunikacyjnych oraz poziomów napięć stosowanych przez różnych producentów podzespołów. Urządzenia te rzadko „mówią” tym samym językiem technologicznym w sposób bezpośredni. To właśnie tutaj najważniejszą rolę odgrywa konwerter sygnału – urządzenia, których zadaniem jest translacja, dopasowanie lub wzmocnienie sygnałów elektrycznych i logicznych. Bez nich integracja nowoczesnego kontrolera ruchu ze starszym serwonapędem lub odczyt danych z precyzyjnego enkodera przez sterownik PLC byłby w wielu przypadkach technicznie niemożliwy. W poniższym artykule omawiamy te urządzenia, ich zastosowanie i konstrukcję. Zachęcamy do zapoznania się z wpisem!
Czym jest konwerter sygnału i jaką pełni funkcję?
Konwerter sygnału to urządzenie elektroniczne, którego podstawowym celem jest zmiana parametrów fizycznych sygnału wejściowego na takie, które są akceptowalne przez urządzenie odbiorcze. Może to dotyczyć zmiany standardu napięciowego (np. z 24V na 5V), zmiany formy sygnału (z analogowego na cyfrowy) lub konwersji standardu transmisji danych (np. z RS232 na RS485). W przemyśle konwertery pełnią również funkcję ochronną – wiele z nich oferuje pełną izolację galwaniczną, która fizycznie oddziela od siebie dwa układy elektryczne. Dzięki temu ewentualne przepięcie lub awaria po stronie wykonawczej (np. silnika) nie przenosi się na kosztowny sterownik mikroprocesorowy, co drastycznie podnosi bezpieczeństwo i niezawodność całej instalacji.
Konwersja poziomów napięć w logice sterowania
Najczęstszym wyzwaniem w budowie maszyn CNC jest niedopasowanie standardów logicznych. Nowoczesne kontrolery ruchu, jak te z rodziny CSMIO, często operują na sygnałach o napięciu 24V DC, co jest standardem w automatyce przemysłowej ze względu na wysoką odporność na zakłócenia. Z drugiej strony, wiele sterowników silników krokowych lub starszych enkoderów wykorzystuje standard TTL (5V). Bezpośrednie połączenie tych elementów doprowadziłoby do natychmiastowego uszkodzenia elektroniki 5V lub braku reakcji układu 24V. Konwertery poziomów logicznych działają jak szybkie bramki, które w ułamku mikrosekundy zmieniają amplitudę sygnału, zachowując jego częstotliwość i wypełnienie, co pozwala na bezproblemową współpracę komponentów z różnych „światów” napięciowych.
Przetworniki analogowo-cyfrowe i cyfrowo-analogowe
Wiele procesów fizycznych, takich jak temperatura, ciśnienie czy prędkość obrotowa wrzeciona, jest mierzonych lub zadawanych w formie analogowej (zazwyczaj jako napięcie 0-10V lub pętla prądowa 4-20mA). Komputery i kontrolery CNC operują jednak wyłącznie na danych cyfrowych (binarnych). Konwertery sygnałów analogowych na cyfrowe (ADC) zamieniają ciągłe napięcie na postać liczbową, którą oprogramowanie takie jak simCNC może zinterpretować i wyświetlić operatorowi. Działa to również w drugą stronę – konwertery DAC pozwalają sterownikowi cyfrowemu wygenerować precyzyjne napięcie sterujące falownikiem, co umożliwia płynną regulację obrotów wrzeciona z poziomu kodu G. Precyzja tych konwerterów bezpośrednio przekłada się na stabilność parametrów obróbki.
Konwertery standardów komunikacji szeregowej
Nowoczesne maszyny muszą komunikować się z systemami nadrzędnymi, panelami HMI czy falownikami za pomocą protokołów szeregowych. Problemem bywa fakt, że komputer sterujący posiada port USB lub Ethernet, podczas gdy starsze urządzenie peryferyjne wymaga standardu RS232 lub przemysłowego RS485 (Modbus). Konwertery komunikacyjne pełnią tutaj rolę mostów technologicznych. Pozwalają one na wpięcie starszych urządzeń do nowoczesnej sieci firmowej, umożliwiając zdalną diagnostykę i przesyłanie parametrów pracy. Ważną odmianą są konwertery standardu sygnału enkodera, które potrafią zamienić sygnał typu Open Collector na standard różnicowy (Differential Line Driver), co jest kluczowe przy przesyłaniu danych o pozycji na większe odległości w środowisku o dużym poziomie szumów elektrycznych.
Dopasowanie sygnałów krok/kierunek (Step/Dir)
W systemach CNC konwertery sygnałów są często używane do obsługi sygnałów sterujących napędami. Niektóre zaawansowane serwonapędy wymagają sygnałów różnicowych, aby wyeliminować błędy pozycjonowania wynikające z zakłóceń. Jeśli kontroler wyjściowy generuje sygnał pojedynczy (single-ended), konwerter sygnału symetryzuje go, tworząc parę sygnałów o przeciwnej polaryzacji. Jest to szczególnie istotne w maszynach o dużym polu roboczym, gdzie kable sygnałowe biegną wzdłuż przewodów zasilających silniki. Taka konwersja jest najprostszym i najskuteczniejszym sposobem na rozwiązanie problemów z „pływaniem” wymiarów detalu, które często są wynikiem gubienia impulsów na nieodpowiednio przygotowanej linii transmisyjnej.
Integracja systemów bezpieczeństwa i sygnałów błędu
Konwertery znajdują zastosowanie również w logice bezpieczeństwa maszyn. Często sygnał błędu (ALARM) z serwonapędu jest sygnałem o innym potencjale niż ten, którego oczekuje kontroler ruchu. Konwerter lub moduł dopasowujący pozwala na zebranie sygnałów z kilku różnych napędów i sprowadzenie ich do jednej wspólnej szyny informacyjnej. Dzięki temu system sterowania może natychmiast zareagować na awarię któregokolwiek z podzespołów, zatrzymując całą maszynę w bezpieczny sposób. Zastosowanie odpowiednich konwerterów izolujących w tych obwodach zapobiega powstawaniu pętli masy, które są jednym z najtrudniejszych do zdiagnozowania problemów w złożonych układach automatyki.
Kiedy warto sięgnąć po konwerter?
Zastosowanie konwerterów sygnału jest niezbędne wszędzie tam, gdzie dążymy do stworzenia systemu stabilnego, odpornego na błędy i elastycznego pod względem doboru podzespołów. Zamiast ograniczać się do urządzeń jednego producenta, integratorzy mogą swobodnie wybierać najlepsze rozwiązania na rynku, używając konwerterów jako „tłumaczy” zapewniających pełną kompatybilność. W ofercie CS-Lab konwertery sygnałów stanowią istotne dopełnienie systemów sterowania, pozwalając na profesjonalne łączenie kontrolerów CSMIO z niemal dowolnym napędem czy czujnikiem dostępnym w przemyśle. Inwestycja w odpowiedni konwerter to de facto inwestycja w spokój eksploatacyjny i pewność, że przesyłane dane dotrą do celu bez zniekształceń.
